汽车塑料件作为装饰与防护的关键材料，在实际服役中面临由温度交变、机械冲击、腐蚀介质等共同引发的复合损伤风险，如起泡、开裂、腐蚀与剥落，将严重影响零件的外观、功能与寿命。电镀镍铬装饰性涂层是汽车塑料零部件表面处理的关键工艺，能够显著提升零部件的外观质感、耐腐蚀性及环境耐久性，广泛应用于汽车格栅、徽标、门把手等外饰件。该标准详细规范了此类涂层的厚度、附着力、耐温循环及耐腐蚀性等关键指标与测试方法，并明确了基材塑料的性能要求。该标准为整车厂、零部件及电镀企业提供了统一的质量依据，有力推动了全球汽车装饰性涂层行业的规范化与高质量发展。

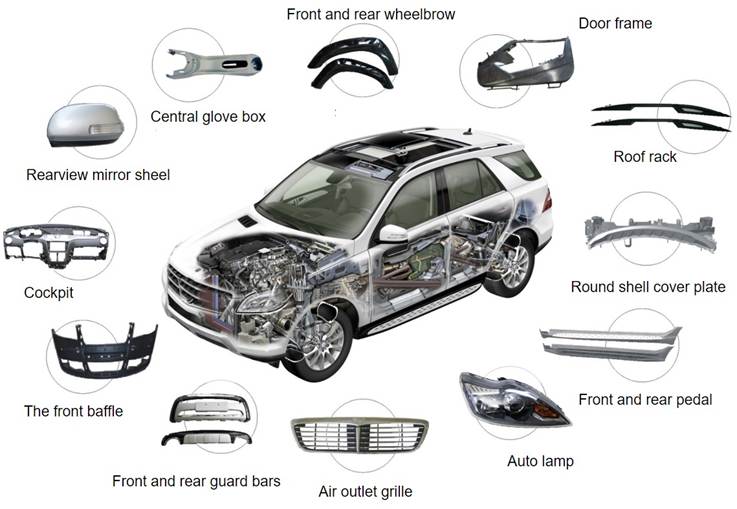

（电镀塑料件在汽车上的应用）

主要内容：

(1) 适用范围与基材要求：本文件规定了汽车塑料件电沉积金属装饰涂层的技术要求，包含相关测试规范。本文件不适用于航空航天、电子及工程领域（汽车应用除外）的塑料涂层。典型基材包括ABS与PP+GF30%等，其性能需符合下表要求：

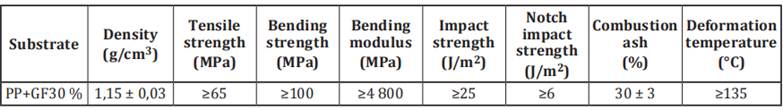

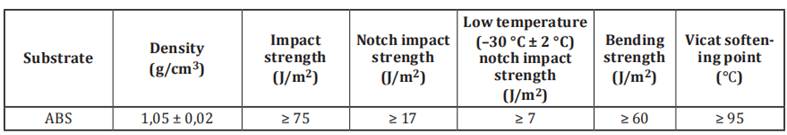

（ABS基材和PP+GF30%基材的要求）

(2) 镀层要求：

a) 外观：在重点表面区域，不得存在明显的镀层缺陷，包括气泡、凹坑、表面粗糙、裂纹、未镀区域、污渍和/或变色。

b) 厚度要求：打底铜镀层 ＞ 25 μm，镍镀层 ＞ 20 μm，打底铜镀层厚度至少应为镍层的1.5倍以上，微裂纹铬镀层 ＞ 0.8 μm，中间Cr(III)镀层应为 0.1~0.5 μm。

c) 电位差：对于三层镍镀层，高活性镍与光亮镍镀层电位差应介于20 ~ 50 mV，光亮镍与半光亮镍镀层电位差应介于100 ~ 200 mV；对于铬镀层下方的镍镀层与光亮镍镀层电位差应介于0 ~ 30 mV。

(3) 关键性能测试：

a) 附着力测试：镀层的附着力测试参照ISO 2819。

b) 应力测试：将样件浸入溶液（含苏丹红、异丙醇、丙酮）中5 ~ 10分钟。之后用蒸馏水冲洗样品以去除多余液体，并于室温下干燥。如样件表面出现粉红或微红则表明存在表面应力，判定为不合格。
